Muros Combinados

Los muros combinados de tablaestacas adquieren cada vez más protagonismo en la cimentación de terrenos con grandes diferencias de nivel.

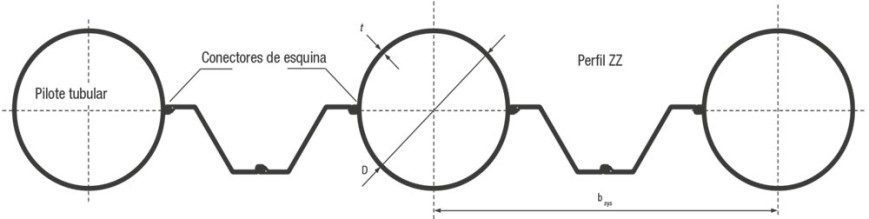

Se trata de un sistema económico de formar un muro, que consiste en intercalar pilotes tubulares de soporte y tablaestacas. Para formar la unión, se sueldan conectores de esquina a los tubos de acero, en los que se introducen las tablaestacas durante la instalación, llevándose posteriormente a profundidad. En este tipo de construcción se pueden combinar perfiles en Z o en U como tablaestacas intermedias. De esta forma se puede construir un muro capaz de soportar grandes cargas de forma económica.

En las tablas se muestran algunos ejemplos.

spundbohle-produkte-foto-rohrspundwand-es

Muros Combinados Tablaestaca intermedia ZZ 12-770 con conector de esquina C 9
Diametro del pilote espessor del la pared Anchura del sistema Peso 60% Peso 80% Peso 100% Momento de inercia Módulo de sección
mm mm m kg/m² kg/m² kg/m² cm4/m cm³/m
813 10 2,4 123,41 137,08 150,74 98410 2421
12 139,64 153,31 166,98 114589 2819
14 155,80 169,46 183,13 130517 3211
914 10 2,5 128,38 141,49 154,61 129098 2825
12 145,95 159,06 172,18 151360 3312
14 163,44 176,56 189,67 173323 3793
1016 10 2,61 133,01 145,61 158,21 166141 3271
12 151,82 164,42 177,02 195740 3853
14 170,56 183,16 195,76 224983 4429
1220 12 2,81 162,28 173,97 185,66 307435 5040
14 183,24 194,93 206,61 355012 5820
16 204,13 215,81 227,5 402113 6592
1420 14 3,01 194,01 204,92 215,83 518717 7306
16 216,78 227,69 238,6 588793 8293
18 239,49 250,40 261,31 658266 9271
1620 18 3,21 252,23 262,46 272,69 915777 11306
20 276,54 286,77 297,00 1012651 12502
22 300,78 311,02 321,25 1108791 13689



Muros Combinados Tablaestaca intermedia ZZ 20-700 con conector de esquina C 9
Diametro del pilote espessor del la pared Anchura del sistema Peso 60% Peso 80% Peso 100% Momento de inercia Módulo de sección
mm mm m kg/m² kg/m² kg/m² cm4/m cm³/m
914 10 2,36 141,51 157,25 172,99 147111 3219
12 160,13 175,86 191,6 170691 3735
14 178,65 194,39 210,12 193955 4244
1016 10 2,47 145,86 160,95 176,03 185512 3652
12 165,74 180,83 195,91 216791 4268
14 185,54 200,63 215,71 247695 4876
1220 10 2,67 175,69 189,62 203,56 332735 6455
14 197,75 211,68 225,61 382806 6276
16 219,73 233,66 247,6 432376 7088
1420 14 2,87 208,03 220,99 233,95 552560 7783
16 231,91 244,88 257,84 626054 8818
18 255,73 268,7 281,66 698916 9844
1520 16 2,97 237,39 249,92 262,44 739209 9726
18 262,07 274,6 267,12 825983 10868
20 2286,68 299,21 311,73 912058 12001
1620 18 30,7 267,99 280,11 292,23 965552 11920
20 293,41 305,53 317,64 1066813 13171
22 316,76 330,88 343 1167338 14412
1820 18 3,27 278,76 290,13 301,5 1262627 14095
20 305,63 317,01 328,38 1418541 15588
22 332,45 343,83 355,2 1553543 17072
2020 20 3,47 316,44 327,16 337,88 1827503 18094
22 344,58 355,28 366 2002665 19628
24 372,62 383,34 374,06 2176767 21552
